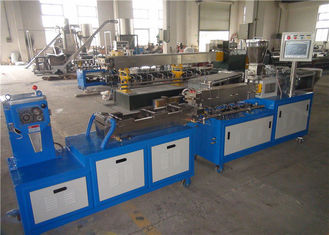

7 حرارتي زون پوليمر ٻاھر ڪڍڻ واري مشين، ليب اسڪيل ٽوئن اسڪرو ٻاھرڻ وارو
| اسڪرو مواد: | W6Mo5Cr4V2 | اسڪرو قطر: | 21.7 ملي ميٽر |
|---|---|---|---|
| حرارتي سيڪشن: | 7 زون | بيرل قطر: | 22mm |
| بيرل مواد: | 38CrMoALA | گنجائش: | 2-10 ڪلوگرام / ايڇ |
| L/D: | 40:1 | وارنٽي: | هڪ سال |
SJSL20 2-15kg ميني ليب ٽوئن اسڪرو ايڪسٽروڊر مشين Plasitc Pelletizing مشين
تڪڙو تفصيل
پاور: 5.5kw
اسڪرو مواد: W6Mo5Cr4V2
بيرل مواد:45＃ ٺھيل اسٽيل سان گڏ گھڙي مزاحمتي مصر 101 (Ni-Fe-Cr-W) ان هموار اندر
۽ abrasion مزاحمتي.سختي HRC60-64 آهي.
ايل/ڊي: 40:1
پيداوار: 20-70kg/h مطابق مختلف مواد، فارمولا ۽ عمل جي ٽيڪنالاجي وغيره.
انقلاب: 0-600rpm؛
گھٽتائي جو تناسب: i = 2.5:1
بنيادي محور: اعلي معيار مصر اسٽيل40CrNiMoجيڪو اعلي استحڪام ۽ استحڪام سان.ان کي سخت ڪرڻ ۽ tempering جي عمل سان علاج ڪيو ويو آهي.
اسڪرو قطر: 21.7mm
بيرل قطر: 22mm، Theپهريونسيڪشن مکيه کاڌ خوراڪ لاء ڪم ڪري ٿوپنجونسيڪشن قائم ڪيو ويو آهي venting لاء قدرتي طور تي، ۽نائونسيڪشن ويڪيوم وينٽنگ لاءِ قائم ڪيو ويو آهي ۽ ٻيا بند ٿيل آهن.
1).ساخت:جيپهريونسيڪشن مکيه کاڌ خوراڪ لاء ڪم ڪري ٿو، ۽ڇهونسيڪشن ويڪيوم وينٽنگ لاءِ قائم ڪيو ويو آهي، ٻيا بند ٿيل آهن.
2).مواد: بيرل جو مواد 38CrMoAlA، مٿاڇري جي سختي: HV950-1050، کوٽائي 0.5-0.7mm 3).گرمائش: اپنائڻ گھڻا قدم فارميٽ برقي حرارتي.سڀ زونون ڪاسٽ تانپر هيٽر آهن.ڪل حرارتي طاقت آهي16 ڪلوواٽ۽ وڌ ۾ وڌ گرمي جي گنجائش هر حصي تائين پهچي سگهي ٿو
500 ℃.
4).کولڻ: بيرل ۾ نرم پاڻي جي کولنگ سسٽم کي اپنائڻ ۽ بيرل کان ٻاهر پاڻي کي کولڻ جو طريقو ٽيپ ڪريو.گردش پائپ اسٽينلیس سٹیل مان ٺهيل آهن ۽ پاڻي جي آمد جي ضابطي واري والوز اسٽينلیس والوز آهن.
برقي مقناطيسي والو جو برانڊ آهيDANFOSS.
5).ڊگھائي:120*7 = 840mm
فراهمي جي گنجائش
| نه. | مواد | يونٽ | مقدار | نشان |
| 1 | تيز رفتار ميڪر | مقرر | 1 | 5L |
| 2 | ٽوئن اسڪرو ڪڍڻ وارو نظام | مقرر | 1 | |
| 2.1 | کاڌ خوراڪ جو نظام | مقرر | 1 | 0.25 ڪلوواٽ |
| 2.2 | SJ-20 ٽوئن اسڪرو extruder | مقرر | 1 | 5.5 ڪلوواٽ، 40:1 |
| 2.3 | ويڪيوم وينٽنگ سسٽم | مقرر | 1 | 0.75 ڪلوواٽ |
| 2.4 | پاڻي جي سائيڪل جو نظام | مقرر | 1 | 0.55 ڪلوواٽ |
| 2.5 | دستي اسڪرين چينجر | مقرر | 1 | |
| 3 | اليڪٽرڪ ڪابينا | مقرر | 1 | |
| 4 | واٽر اسٽينڊ معاون سسٽم | مقرر | 1 | |
| 4.1 | مرڻ سر | مقرر | 1 | |
| 4.2 | پاڻيءَ جي ڇت | مقرر | 1 | 1 م |
| 4.3 | خشڪ ڪرڻ وارو | مقرر | 1 | 0.26 ڪلوواٽ |
| 4.4 | پيلٽائيزر | مقرر | 1 | 0.75 ڪلوواٽ |
| 5 | دستاويز | مقرر | 1 |
اليڪٽرانڪ اجزاء جي دنيا جي مشهور brands
1).درجه حرارت ڪنٽرول ميٽر جاپاني آهيآر ڪي سيميٽر، سمجھدار قسم، ڊبل چينل؛
2).extruder جي inverter آهياي بي بي;
3).گھٽ وولٹیج جو سامان ۽ بٽڻ کي اپنائڻشنيڊرپيداوار؛
4).AC contactor اپنائڻسيمينسپيداوار؛
5).مکيه موٽر آهيسيسمينس بيڊ;
6).هوائي سوئچ اپنائڻچينٽمصنوعات.سولڊ اسٽيٽ رلي آمريڪي جوائنٽ وينچر برانڊ مان آهن.
7).برقياتي مقناطيسي والو: ڊنمارڪ کي اپنائڻDANFOSSپيداوار.

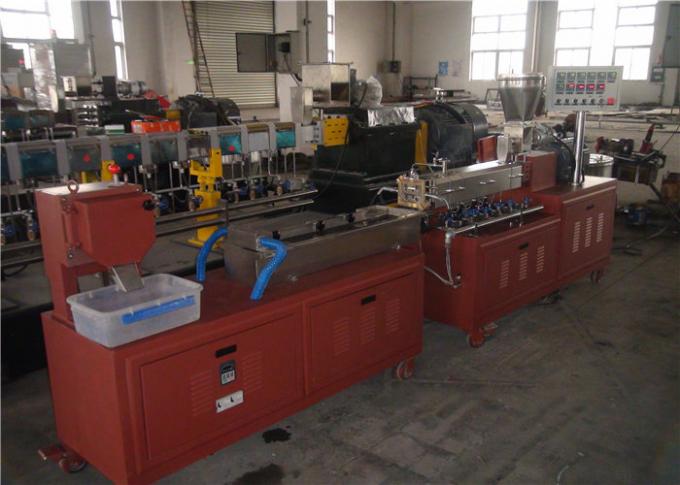

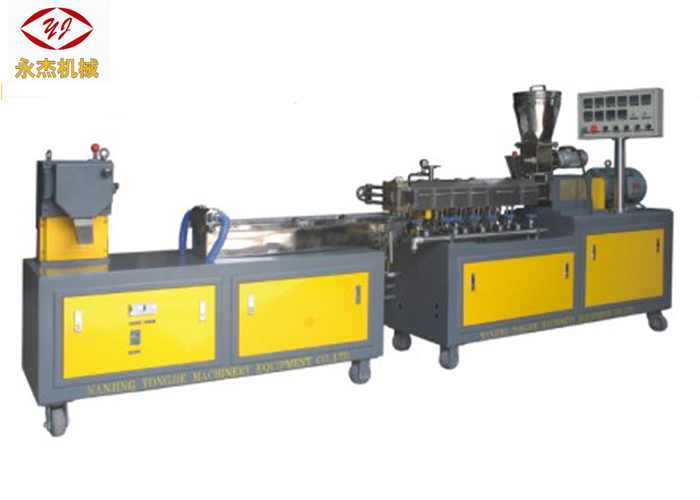

تصوير SJSL20 ليب ميني extruder
ٽوئن اسڪرو extruder pelletizing مشين جي مختلف ماڊل جي مکيه فني ڊيٽا
| ماڊل قسم | سلسلو | بيرل قطر (mm) | اسڪرو قطر (ايم ايم) | اسڪرو L/D | اسڪرو رفتار n (r/min) | مکيه موٽر طاقت (Kw) | اسڪرو ٽوڪ T(Nm) | تورڪ جي درجه بندي (T/A3) | عام پيداوار جي گنجائش (kg/h) |
| SJSL-20 | A/B | 21.7 | 22 | 32-44 | 400/600 | 4/5.5 | 30 | 4.8 | 2-15 |
| SJSL-36 | اي بي سي ڊي | 36 | 35.6 | 32-48 | 400/600 | 11/15/18.5/22 | 125-225 | 4.6-8.3 | 30-120 |
| SJSL-51 | اي بي سي ڊي | 51 | 50.5 | 32-52 | 500/600 | 45/55/75/90 | 405-680 | 5.1-8.5 | 120-400 |
| SJSL-65 | اي بي سي ڊي | 63 | 62.4 | 32-64 | 500/600 | 75/90/110/132 | 680-1200 | 4.8-8.5 | 180-750 |
| SJSL-75 | اي بي سي ڊي | 72 | 71 | 32-64 | 500/600 | 110/132/160/250 | 995-1890 | 4.6-8.7 | 300-1200 |
| SJSL-95 | اي بي سي ڊي | 94 | 93 | 32-64 | 500/600 | 250/315/450/550 | 2260-4510 | 4.7-8.7 | 700-2500 |
| SJSL-135 | اي بي سي ڊي | 135 | 133 | 32-48 | 400/500 | 550/750/900/1200 | 6200-10800 | 4.4-7.7 | 1550-6500 |
